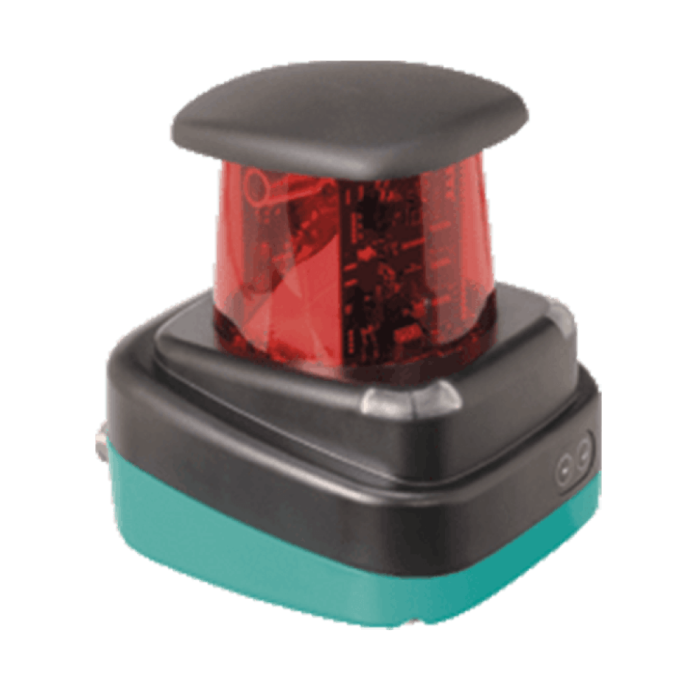

Laser / Câmera PEPPERL+FUCHS (OMD30M-R2000-B23)

Um sensor que enxerga em todas as direções ao mesmo tempo muda a forma como uma máquina entende o espaço ao redor. O Laser / Câmera PEPPERL+FUCHS (OMD30M-R2000-B23) pertence a essa categoria: um scanner a laser de varredura panorâmica, pensado para quem precisa transformar o entorno em dados de distância contínuos e, ao mesmo tempo, comunicar o estado do equipamento a quem está por perto.

A Robots Latin America é a vendedora deste produto e o fornece para clientes na América Latina. Ela também cuida da cotação, da entrega e do suporte, e orienta você na escolha da versão adequada ao seu projeto.

Contexto e posicionamento

A empresa e a linha R2000

A PEPPERL+FUCHS é uma fabricante de sensores e componentes para automação industrial, marca conhecida de quem projeta linhas de produção, sistemas de logística interna e máquinas móveis. O modelo OMD30M-R2000-B23 faz parte da série R2000, identificada no código do produto, e é oferecido em três versões nomeadas nas fontes: OMD30M-R2000-B23-V1V1D-1L (R2000 UHD), OMD30M-R2000-B23-V1V1D-HD-1L (R2000 HD) e OMD30M-R2000-B23-V1V1D-T-1L (R2000 UHD, deep-freeze).

As especificações detalhadas deste artigo pertencem à versão OMD30M-R2000-B23-V1V1D-1L. Para as versões HD e deep-freeze, os valores são confirmados na cotação, e nenhum número da versão UHD é atribuído a elas.

A tecnologia por trás da medição

O método de medição é a Pulse Ranging Technology (PRT), baseada em pulsos de luz emitidos por um diodo laser de 905 nm, enquadrado na classe de laser 1. O equipamento cobre um ângulo de varredura de 360° e realiza 250000 medições por segundo, com resolução angular de 0,014°. A repetibilidade informada é inferior a 12 mm.

Um detalhe que diferencia o produto no dia a dia é o display interativo, integrado à superfície óptica e capaz de exibir livremente textos e gráficos individuais. Em vez de depender apenas de um LED ou de um software remoto, o próprio sensor pode mostrar mensagens a quem trabalha perto dele.

Especificações técnicas

Especificações conforme publicadas pelo fabricante; são confirmadas com a folha de dados no momento da cotação.

O fabricante não publicou o conteúdo da embalagem, a faixa de temperatura de operação desta versão, a classificação de umidade desta versão nem as dimensões de largura e comprimento das demais variantes; esses dados são confirmados na cotação.

O que diferencia as versões UHD, HD e deep-freeze?

As fontes nomeiam três códigos completos para a família OMD30M-R2000-B23. O primeiro, V1V1D-1L, é descrito como R2000 UHD. O segundo, V1V1D-HD-1L, é descrito como R2000 HD. O terceiro, V1V1D-T-1L, é descrito como R2000 UHD para ambientes de congelamento profundo (deep-freeze).

A divisão sugere um critério prático de escolha. Se o seu projeto ocorre em câmaras frias ou em ambientes de temperatura muito baixa, a versão com sufixo T é a candidata natural. Se o ambiente é comum, a versão V1V1D-1L é a que reúne os dados publicados aqui. Como a ficha não traz números para as versões HD e deep-freeze, a comparação de resolução, alcance e faixa de temperatura é feita com você durante a cotação, sempre com base na folha de dados do fabricante.

Como o scanner se conecta e é configurado?

A versão V1V1D-1L usa Fast Ethernet e fala HTTP, TCP/IP e UDP/IP. Isso a torna acessível a controladores, computadores industriais e plataformas móveis que já operam sobre redes IP, sem exigir um barramento proprietário. Duas saídas de comutação complementam a interface para sinalizações diretas, quando o projeto pede uma resposta sem passar pela rede.

A configuração é feita por meio de um device type manager (DTM) para PACTware, desenvolvido especificamente para esta série. Para equipes que já usam PACTware na planta, isso significa manter o mesmo ambiente de trabalho. O consumo inferior a 10 W e a massa de aproximadamente 0,8 kg ajudam a integrar o sensor a veículos e estruturas sem grande impacto no orçamento de energia e de peso. O grau de proteção IP65 indica vedação contra poeira e jatos de água.

Para quem é o Laser / Câmera PEPPERL+FUCHS (OMD30M-R2000-B23)?

Integradores de robôs móveis e de veículos de transporte autônomo encontram aqui um sensor de varredura completa em torno de si, útil para navegação, detecção de obstáculos e mapeamento do ambiente. Fabricantes de máquinas que precisam monitorar uma área ao redor do equipamento podem aproveitar a varredura de 360° e as saídas de comutação.

Equipes de pesquisa e desenvolvimento valorizam a interface Ethernet aberta e os protocolos padrão, que facilitam testes e protótipos. Já operações de armazenagem e expedição podem avaliar o sensor dentro de projetos de intralogística; veja nossa categoria de Logistics Robots, e, para aplicações de manufatura, a de Factory Robots.

Se o seu projeto pede outro modelo da mesma família de scanners, vale conhecer também o PEPPERL+FUCHS Laser / Camera (OMD25M-R2000). Para ambientes de congelamento profundo, converse conosco sobre o código OMD30M-R2000-B23-V1V1D-T-1L.

Para que serve o Laser / Câmera PEPPERL+FUCHS (OMD30M-R2000-B23)?

1. Navegação de robôs móveis: fornece dados de distância em 360° para que o veículo se localize e se desloque.
2. Detecção de obstáculos: varre o entorno de forma contínua e identifica objetos no caminho da máquina.
3. Mapeamento de ambientes: a alta densidade de medições ajuda a construir representações do espaço de trabalho.
4. Monitoramento de áreas: as duas saídas de comutação permitem sinalizar a presença de objetos em uma região definida, conforme a configuração do projeto.
5. Comunicação local com operadores: o display integrado exibe textos e gráficos individuais diretamente no sensor.
6. Pesquisa e prototipagem: a conexão Fast Ethernet e os protocolos HTTP, TCP/IP e UDP/IP simplificam a integração a sistemas próprios.

Preços e disponibilidade

Este produto é atendido por cotação. A Robots Latin America prepara a proposta conforme a versão escolhida e a quantidade, e combina entrega, trâmites aduaneiros e suporte junto com a cotação. Solicite a sua e informe o código completo da versão desejada. As informações de contato e o pedido de cotação estão disponíveis nesta página.

Perguntas frequentes

Qual é o ângulo de varredura do sensor?

A versão OMD30M-R2000-B23-V1V1D-1L cobre 360°, com resolução angular de 0,014°.

Qual tecnologia de medição ele utiliza?

Utiliza a Pulse Ranging Technology (PRT), com diodo laser de 905 nm e classe de laser 1. A velocidade de medição é de 250000 medições por segundo.

Como é feita a comunicação com outros sistemas?

Por Fast Ethernet, com os protocolos HTTP, TCP/IP e UDP/IP, além de duas saídas de comutação.

Qual é o grau de proteção?

O grau de proteção publicado para a versão V1V1D-1L é IP65.

Como o sensor é configurado?

Por um PACTware device type manager (DTM), desenvolvido especificamente para esta série de sensores.

Quais informações ainda dependem de confirmação?

O conteúdo da embalagem, a faixa de temperatura de operação e a classificação de umidade desta versão, além dos dados das versões HD e deep-freeze, são confirmados na cotação.

Onde posso comprar o Laser / Câmera PEPPERL+FUCHS (OMD30M-R2000-B23) e quanto custa?

Você pode comprá-lo com a Robots Latin America, por meio de cotação solicitada nesta página. O valor é informado na proposta, de acordo com a versão e a quantidade.

Resumo

Enxergar em todas as direções ao mesmo tempo é o que define este scanner: varredura de 360°, 250000 medições por segundo, comunicação Fast Ethernet e um display que fala com as pessoas ao redor. A versão V1V1D-1L reúne os dados publicados, enquanto as versões HD e deep-freeze ampliam as opções para outros ambientes, com valores confirmados na cotação. Para avaliar o modelo, escolher a versão e receber uma proposta da Robots Latin America, esta página é o ponto de partida.
