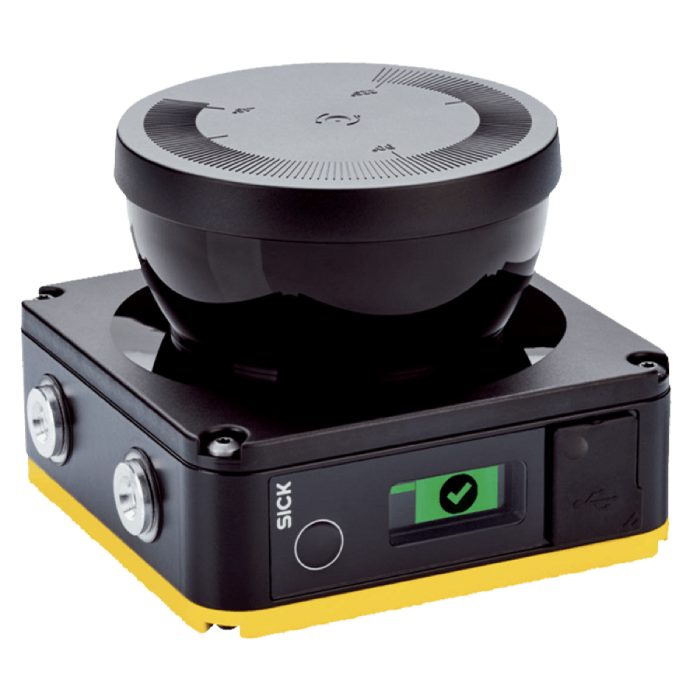

SICK Láser / Cámara (nanoScan3 Core I/O)

Un robot móvil puede ser rápido, ágil y preciso, pero si no sabe detenerse a tiempo ante una persona, no sirve en una planta. El SICK Laser / Camera (nanoScan3 Core I/O) existe para resolver esa tensión: es un escáner láser de seguridad compacto que vigila el entorno y decide cuándo una máquina debe frenar, ralentizar o seguir su camino.

Robots Latin America suministra este equipo a integradores, fabricantes de vehículos autónomos, plantas industriales y laboratorios de América Latina. Nuestro equipo cotiza el producto, coordina la entrega en la región y acompaña el soporte posterior a la compra.

Antecedentes

SICK y su trayectoria en sensores de seguridad

SICK es un fabricante reconocido de sensores y soluciones de automatización industrial. Su catálogo abarca desde detección de objetos hasta sistemas de seguridad para máquinas y vehículos, y sus escáneres láser de seguridad se encuentran en fábricas, almacenes y centros logísticos de todo el mundo. La familia nanoScan3 forma parte de esa línea y reúne varias versiones: nanoScan3 Core I/O, nanoScan3 Pro I/O, nanoScan3 Pro I/O – EFI-pro, nanoScan3 Pro – EFI-pro y nanoScan3 Pro – EtherNet/IP. Cada una se orienta a una forma distinta de conectarse con la máquina.

Qué posiciona a la versión Core I/O

La versión nanoScan3 Core I/O se presenta como un sensor sin conector de sistema, pensado para uso en interiores. Su lógica de conexión es de entradas y salidas: dispone de un par de salidas OSSD y se configura desde una computadora con el software Safety Designer, a través de un puerto USB 2.0 micro USB. Ofrece 8 campos configurables, un alcance de campo de protección de 3 m y un alcance de campo de advertencia de 10 m, con un ángulo de barrido de 275°. Es una opción directa para quien necesita seguridad certificada sin una integración compleja por red.

Especificaciones técnicas

Especificaciones tal como las publica el fabricante; se confirman contra la hoja de datos al momento de la cotización.

El fabricante no ha publicado el contenido del paquete, la velocidad de datos Ethernet, la frecuencia de escaneo ni el rango de humedad; estos datos se confirman en la cotización.

¿Qué diferencia al nanoScan3 Core I/O de las versiones Pro?

La familia nanoScan3 incluye cuatro variantes Pro, tres de ellas con las denominaciones EFI-pro o EtherNet/IP en el nombre, lo que indica una conexión de red con la máquina. La versión Core I/O, en cambio, trabaja con entradas y salidas: su seguridad se transmite por un par OSSD y su comunicación con el sistema se resuelve por cableado. Para muchas aplicaciones esa simplicidad es una ventaja, ya que reduce la complejidad de la puesta en marcha y el número de elementos que hay que configurar.

Esta nota no atribuye cifras de las versiones Pro a este producto, porque los datos que manejamos corresponden únicamente a la versión Core I/O. Si su proyecto exige comunicación por red de seguridad o EtherNet/IP, indíquelo al solicitar la cotización y nuestro equipo validará con el fabricante qué versión corresponde.

¿Qué significan SIL 2 y PL d en la práctica?

SIL 2 según IEC 61508 y PL d según EN ISO 13849 son dos formas de expresar la fiabilidad de una función de seguridad. Para quien diseña una máquina o un vehículo autónomo, contar con ambos valores en el escáner facilita documentar la evaluación de riesgos y justificar la elección del componente ante auditores y clientes finales.

A esto se suman un tiempo de respuesta de 70 ms, una resolución angular de 0,17° y 8 campos configurables. Con ellos se pueden definir zonas de protección y de advertencia adaptadas al recorrido del vehículo o al perímetro de una celda de trabajo. El láser es de clase 1 con una longitud de onda de 905 nm, y la carcasa de aluminio tiene grado de protección IP65.

¿Para quién es el SICK Laser / Camera (nanoScan3 Core I/O)?

Los fabricantes de vehículos guiados y robots móviles autónomos encuentran en este escáner un componente de seguridad para proteger a las personas que circulan junto a sus equipos. Los integradores de sistemas lo valoran cuando necesitan una solución con salidas OSSD y configuración por software, sin una arquitectura de red adicional. Las plantas que automatizan el transporte interno de materiales, o que protegen celdas y puestos de trabajo, también son candidatas naturales.

Si su aplicación se centra en robots para la producción, puede explorar nuestra categoría de Robots De Fábrica; si se trata de transporte y movimiento de mercadería, la categoría de Robots Logísticos reúne las plataformas donde este tipo de sensor suele integrarse. Como el equipo está pensado para interiores, no es la elección para instalaciones a la intemperie.

¿Para qué se usa el SICK Laser / Camera (nanoScan3 Core I/O)?

1. Protección de vehículos autónomos: vigila la trayectoria de un vehículo guiado y activa la detención cuando una persona entra en el campo de protección.
2. Advertencia temprana: el campo de advertencia permite reducir la velocidad antes de llegar a la zona crítica.
3. Protección de celdas de trabajo: supervisa el área alrededor de una máquina o estación y detiene el proceso ante una intrusión.
4. Conmutación de zonas: con 8 campos configurables, se adaptan las zonas de vigilancia a distintas situaciones de operación.
5. Integración con lógica de seguridad: el par OSSD se conecta con controladores y circuitos de seguridad de la máquina.
6. Diagnóstico y configuración: desde una computadora con Safety Designer y un cable micro USB se ajustan y revisan los parámetros del sensor.

Precios y disponibilidad

Este producto se vende bajo cotización. Al solicitarla, Robots Latin America revisa con usted la versión adecuada, la cantidad y el alcance del proyecto. La entrega, los trámites aduaneros y el soporte se coordinan junto con la cotización. Para conocer las condiciones vigentes, utilice el formulario de contacto disponible en esta página.

Preguntas frecuentes

¿Cuál es el alcance del campo de protección?

El campo de protección alcanza 3 m y el de advertencia, 10 m. El rango de medición de distancia es de 40 m.

¿Qué ángulo de barrido tiene?

Tiene un ángulo de barrido de 275° y una resolución angular de 0,17°.

¿Qué nivel de seguridad ofrece?

Cumple SIL 2 según IEC 61508 y PL d según EN ISO 13849. Dispone de un par de salidas OSSD.

¿Cómo se configura?

Se configura desde una computadora con el software Safety Designer, mediante la interfaz USB 2.0 micro USB del sensor.

¿Sirve para uso en exteriores?

La aplicación indicada por el fabricante es en interiores. Su grado de protección es IP65 y la temperatura de operación va de –10 °C a +50 °C.

¿Qué datos no están publicados?

El fabricante no ha publicado el contenido del paquete, la velocidad de datos Ethernet, la frecuencia de escaneo ni el rango de humedad. Los confirmamos durante la cotización.

¿Dónde puedo comprar el SICK Laser / Camera (nanoScan3 Core I/O) y cuánto cuesta?

Puede adquirirlo a través de Robots Latin America, que lo ofrece bajo cotización. El valor se informa en esa propuesta, según la cantidad y las condiciones de entrega de su proyecto.

Resumen

La seguridad de una máquina móvil se decide en los milisegundos en que alguien cruza su camino. El nanoScan3 Core I/O responde con un barrido de 275°, 8 campos configurables, SIL 2, PL d y una configuración sencilla por USB, dentro de una carcasa de aluminio de 0,67 kg. Es una versión directa, basada en entradas y salidas, para quien prefiere simplicidad. Para evaluar si encaja en su proyecto y recibir una propuesta de Robots Latin America, esta página es el punto de partida.
